技術背景：本機通過國外機型改編而來，生產紙角速度快尤其在紙角質量方面有了更進一步的提高。

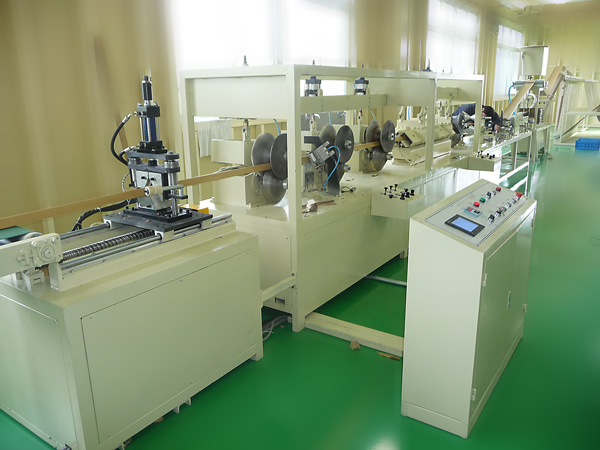

ZJD-100GA紙護角生產線設備特點：
?采用獨立懸掛系統，更換模具方便，操作更直觀
?觸摸屏與大功率伺服系統人機界面，保證了精度及壽命
?設有批次與數量，無需人工計數
?采用國外壓輪特點，紙角定形精準，不會開膠
?二合一涂膠系統，膠量控制更靈活
?自動報警，故障提示，維護更方便
ZJD-100GA紙護角生產線技術參數：
型號 | ZJD-100GA紙護角生產線 | L型護角規格 | 25-100（等邊或者不等邊） | 厚度 | 標準3-6mm，最大為8mm | 適用芯紙 | 360-600gsm沙管紙或瓦楞紙 | 適用面紙 | 120-250gsm牛皮紙 | 上紙紙輥內徑 | 常用3〞(76mm)或可根據客戶要求定制 | 紙張最多層數 | 13 | 最高生產速度 | 50m/min | 控制系統 | 飛剪系統伺服電機，觸摸屏（HMI）有自動報警系統，便于操作和調節。有計數系統。 | 上紙架 | 90度轉彎式紙架，帶上紙小推車方便上紙 | 成型輪 | 4組箱式懸掛結構，模具更換方便 | 上膠系統 | 不銹鋼膠盆層疊式上膠系統 | 膠水供給 | 隔膜泵自動上膠 | 切割系統 | 飛剪切割系統 | 切刀數量 | 1把 | 裁切刀頭的控制 | PLC控制下的伺服電機 | 最小切割長度 | 5cm | 切割誤差 | ±1mm | 收料臺 | 自動收料臺 | 成型電機數量 | 3 | 加熱功率 | 6KW | 裝機總功率 | 20KW | 空氣源 | 0.2m3, 0.6Mpa | 總重量 | 5T | 尺寸大小 | 24×1.8×1.9 | 操作人數 | 2-3 | 適用膠水 | 白乳膠或淀粉膠 | 印刷功能 | 可選 |
ZJD-100GA紙護角生產線可選配置：
紙護角、紙平板兩用，更換產品無需對壓輪進行任何操作，方便快捷
獨特的上紙架，上大卷紙省時省力，女工輕松上紙，有效解決接頭多，浪費多操作麻煩
紅外線加熱功能，生產出來紙角即時打包，紙角硬度挺度好
可增加自動堆料功能，可設定堆料數量。
備注：
標準機型的紙護角產出截面是∧形狀；
護角65X65MM以下面紙可全包，如有特殊要求需要另行商議；
標配普通直線上紙架一套，含13層紙；
如果客戶要求可選擇自動氣動式直線上紙架或天車自動上紙架。
|
